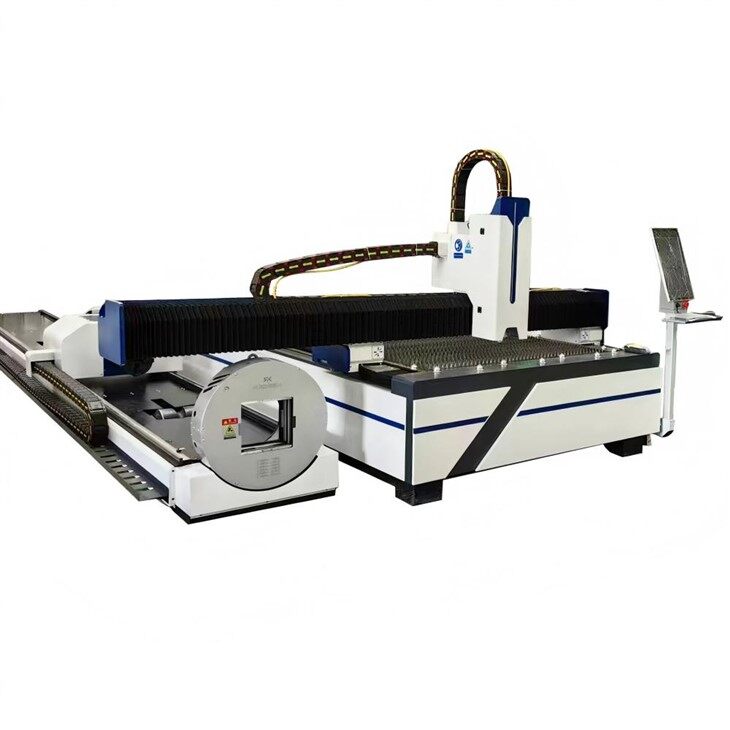

Mesin Pemotong Laser Tabung Lembaran Meja Pemotongan Halus

Mesin Pemotong Laser Tabung Lembaran Meja Pemotongan Halus – 1500-6000 W

Presisi CNC untuk Modern

Mesin pemotongan laser tabung lembaran meja potong halus baru kami menjawab kebutuhan tersebut dengan menggabungkan pemrosesan tabung-lembar datar dan tabung putar-dalam satu ruang-menghemat jejak kaki. Dengan sumber laser mulai dari 1500 W hingga 6000 W, mesin pemotongan laser tabung lembaran 1500-6000W ini memberikan kualitas tepi kelas luar angkasa pada baja tahan karat, baja ringan, aluminium, kuningan, dan tembaga. sekaligus mengiris profil bulat, persegi, persegi panjang, dan bahkan profil ekstrusi khusus hingga diameter 220 mm. Hasilnya benarMesin pemotong laser CNCyang menghilangkan operasi sekunder, memangkas waktu tunggu, dan memaksimalkan ROI lantai pabrik Anda.

Mesin Pemotong Laser Tabung Lembaran Meja Pemotongan Halus – 1500-6000 W

Presisi CNC untuk Modern

Desain-Tujuan Ganda, Keandalan-Sumber Tunggal
Toko-toko tradisional menjalankan dua sistem terpisah: meja gantri untuk lembaran dan mesin pencabut khusus untuk tabung. Desain terintegrasi kami menggabungkan kedua fungsi ke dalam satu-rangka besi cor, yang menghilangkan tegangan-dan meredam getaran-untuk menjamin akurasi tingkat mikron-selama masa pakai 15-tahun. Sistem meja antar-jemput cepat-menjaga lembaran tetap rata dalam jarak ±0,05 mm, sementara chuck putar yang digerakkan servo-memutar tabung hingga 120 rpm tanpa deformasi. Peralihan dari mode lembar ke mode tabung membutuhkan waktu kurang dari 90 detik—tanpa derek, tanpa penataan ulang, tanpa menit yang hilang.

Kekuatan Laser yang Disesuaikan dengan Hasil Anda
Baik Anda membuat prototipe panel dekoratif tipis atau-memproduksi massal pelat struktural 25 mm, ruang resonator modular menerima sumber serat IPG, MAX, atau Raycus dari 1500 W hingga 6000 W. Varian 1500 W dengan mudah menembus baja tahan karat 6 mm pada kecepatan 18 m/mnt; tingkatkan pembangkit tenaga listrik 6000 W dan Anda akan menembus baja karbon 20 mm dengan kecepatan 3 m/mnt dengan tepian yang bebas sampah. Semua sumber dipasangkan dengan kepala pemotong RayTools atau Precitec yang-dinamis dan fokus otomatis-yang mengkalibrasi ulang posisi fokus 1.000 kali per detik-sempurna untuk aplikasi bevel, countersink, dan pengukiran 3D.

Kontrol CNC & Ekosistem Perangkat Lunak
Inti dari hal iniMesin pemotong laser CNCmenjalankan pengontrol Raytool atau CypCut layar sentuh-inci berukuran 21,5-inci dengan bus-waktu nyata, yang menjamin waktu loop di bawah 1 ms. Impor file DXF, DWG, SolidWorks atau STEP secara langsung; algoritma nesting onboard mengoptimalkan pemanfaatan sheet hingga 20%. Pustaka pemotongan-tabung bawaan mendukung pemrograman instan persimpangan-mulut ikan, pelana, jembatan, dan multi-cabang, sehingga menghilangkan penyiapan-coba-coba-kesalahan. Diagnostik jarak jauh melalui Wi-Fi atau 4G memungkinkan teknisi kami memecahkan masalah dari mana saja di dunia.

Gerakan Presisi & Stabilitas Termal
Motor servo kembar Yaskawa Jepang atau Rexroth Jerman menggerakkan sumbu rak-dan-pinion heliks dengan kemampuan pengulangan 0,02 mm. Gantri ini menggunakan rel linier THK,-bermandikan oli untuk mencegah lubang-mikro. Zona pemotongan tekanan negatif-yang dipartisi mengeluarkan asap melalui blower turbin 7,5 kW, menjaga optik tetap bersih dan keselamatan operator. Pengubah palet otomatis dan konveyor terak dijalankan selama siklus pemotongan, sehingga meja selalu siap untuk lembaran berikutnya.

Keunggulan Pemotongan Tabung
Tabung pusat otomatis 3-rahang, 220 mm dan 4-rahang, 180 mm chuck belakang-tabung tengah dari Ø10 mm hingga 220 mm dengan ketebalan dinding hingga 12 mm. Rol tekanan yang dikontrol servo mencegah ovalitas pada aluminium berdinding tipis, sementara meja pendukung pneumatik menghilangkan kendur pada batang sepanjang 6 meter. Bundel loader opsional menangani kemasan 3.000 kg, mengumpankan bahan mentah secara otomatis untuk produksi tanpa lampu. Pemotongan miring hingga 45 derajat dapat dilakukan tanpa mengubah posisi tabung, berkat sumbu B yang berputar ±135 derajat.

Pengguna-Pemeliharaan & Keamanan yang Ramah Pengguna
Semua titik servis-kabel serat, kaca spion, ujung nosel, bellow-dapat diakses dari depan dalam waktu 30 detik. Tirai tipis dan sistem kamera 360 derajat menghentikan pancaran sinar secara instan jika intrusi terdeteksi. Sertifikasi CE, FDA dan CSA menjadi standar; Penutup yang sesuai dengan OSHA-tersedia untuk pelanggan di Amerika Utara.

Metrik Kinerja Dunia-yang Nyata

Lembaran tahan karat 1 mm, 1500 W: kecepatan potong 35 m/mnt, penyelesaian tepi Ra 0,8

Baja ringan 16 mm, 4000 W: 2,2 m/mnt, bebas sampah-, lancip 0,05 mm

Tabung baja ringan-50 × 50 × 3 mm, 3000 W: 6 m/mnt, tegak lurus 0,1 mm

Konsumsi daya rata-rata: 8 kWh pada siklus kerja 50 %-setengah dari sistem CO₂

Integrasi Pabrik Cerdas & ROI
Antarmuka OPC-UA terbuka dihubungkan ke platform MES/ERP seperti SAP, Oracle, atau JobBOSS. Dasbor OEE langsung melacak waktu kerja, jumlah penembusan, dan keausan nosel, memungkinkan pemeliharaan prediktif yang mengurangi waktu henti yang tidak direncanakan sebesar 35%. Pelanggan melaporkan pengembalian dalam waktu kurang dari 14 bulan ketika mengganti plasma dan operasi penggergajian dengan inimesin pemotongan laser tabung lembaran 1500-6000W.

Dukungan & Kustomisasi Global
Kami mengoperasikan pusat pelatihan di AS, Jerman, India, dan Meksiko. Setiap mesin dikirimkan dengan garansi 3-tahun untuk sumber laser, 2 tahun untuk komponen gerak, dan dukungan jarak jauh seumur hidup. Peningkatan opsional mencakup pengubah nosel otomatis,-kompensasi garitan berbasis AI, dan modul daya ultra-tinggi-berkekuatan 8 kW-yang menjamin investasi Anda di masa depan.

Cuplikan Teknis

Area kerja (lembar): 1500 × 3000 mm, 1500 × 4000 mm atau 2000 × 6000 mm

Sumbu putar (tabung): standar 6 m, diperpanjang 9 m

Akurasi posisi: ±0,03 mm / m

Kecepatan pemosisian simultan maksimum: 140 m/mnt

Akselerasi: 1,2G

Persyaratan daya: 380–480 V, 3 fase, 50/60 Hz

Kesimpulan: Satu Mesin, Kemungkinan Tak Terbatas
Jika tujuan Anda adalah mengompresi kutipan, penyusunan, pemotongan, dan penyelesaian menjadi satu alur kerja digital, inimesin pemotong laser tabung lembaran meja potong halusadalah solusi pasti Anda. Dari panel fasad dekoratif hingga rangka sasis yang rumit, mulai dari shim kuningan 0,5 mm hingga pelat baja 25 mm, ia menangani setiap pekerjaan dengan presisi berulang yang sama. Hubungi tim aplikasi kami hari ini untuk mendapatkan potongan sampel gratis atau demo virtual, dan temukan alasan perakit terkemuka di seluruh dunia beralih ke-generasi berikutnyaMesin pemotong laser CNC.

Mesin Pemotong Laser Meja Potong Halus 1500-6000W

Skenario aplikasi
1. Perabotan logam & perangkat keras rumah
• Rangka meja dan kursi dari baja tahan karat: Potong lembaran datar dan kaki tabung secara bersamaan, lalu selesaikan pengumpanan sekaligus.
• Batang gantung lemari pakaian dan-keranjang tarik dapur: Gunakan poros berputar untuk memotong-bukaan dan kemiringan mulut ikan, sehingga tidak perlu melakukan pengeboran/penggilingan berikutnya.

2.Membangun dinding tirai & teknik dekorasi
• Panel sarang lebah dinding tirai pelat aluminium: Model 1500W dapat menghasilkan pemotongan kontur berkecepatan tinggi-bebas duri-pada pelat aluminium 1 mm, dengan Ra 0,8.
• Kolom kanopi baja tahan karat: Ø60 - Ø Pipa bundar 120 mm, lubang sambungan utuh sepanjang 6 m, diangkat langsung di lokasi.

3. Pembobotan mobil dan kendaraan listrik
• Pelat pelindung bawah baki baterai: pelat paduan aluminium 2 mm - 6mm, 4000 W untuk menghasilkan pemrosesan bahan dengan reflektifitas tinggi yang stabil.
• Balok melintang subframe: Ø tabung berbentuk khusus-baja berkekuatan tinggi 50mm × 3mm, yang langsung ditekuk dan dilas oleh robot setelah dilakukan slot laser.

4. Mesin Pertanian & Konstruksi
• Tabung persegi rangka pemanen: Potong takik trapesium dan lubang kawat untuk mengurangi posisi sekunder plasma tradisional.
• Pegangan tangan ekskavator: Pemrosesan batch pipa baja karbon Ø 32 mm, pengumpanan otomatis sepanjang 6 meter, shift malam tanpa pengawasan.

5. Peralatan kebugaran
• Panel samping treadmill: Pelat kotak-kotak baja karbon 3 mm dengan lubang tidak beraturan, diselesaikan dalam satu pengoperasian laser CNC.
• Kolom rangka gantri: Ø Pipa bundar berukuran 76 mm dipotong menjadi simpul berbentuk "H" -, dan akurasi pengelasan colok berikutnya adalah ± 0,1 mm.

6. Rantai dingin & peralatan dapur komersial
• Tulang rusuk penguat panel penyimpanan dingin baja tahan karat: Mengurangi deformasi termal dan menjaga kerataan selama pengoperasian-daya rendah 1500W.
• Saluran udara range hood (tabung persegi panjang): Empat sisinya berlubang secara serempak. Laser digunakan sebagai pengganti mesin press tradisional, tanpa biaya cetakan.

7. Energi baru & Penyimpanan energi
• Baja berbentuk C-untuk braket fotovoltaik: material sepanjang 6-meter-dipotong secara batch dan dipasang dengan lubang, dan material tersebut secara otomatis disortir dan ditumpuk.
• Pelat pembuangan panas modul baterai: sirip tembaga ungu presisi tinggi 0,5 mm, 2000W dengan perangkat anti terbalik.

8.Transit Dirgantara & Kereta Api
• Pemasangan interior panel sarang lebah aluminium di bus: Mode-halus berdaya rendah, mengurangi zona-terkena dampak panas dan menjaga kekuatan ikatan.
• Braket perawatan pesawat: Ø Tabung paduan titanium 40 mm, dengan aman memotong material dengan reflektifitas tinggi-dengan daya tinggi 6000W.

9. Papan reklame & instalasi seni
• Huruf-bercahaya tiga dimensi: Panel baja tahan karat + rangka tabung persegi dipotong utuh, sehingga mengurangi pengelasan dan penggilingan.
• Patung Perkotaan: Kombinasi pelat kuningan + tabung bundar, dengan pola berongga-yang rumit yang dihasilkan oleh laser.

10. Ruang Pengajaran & Pembuat
• Pusat Pelatihan Teknik Universitas: Satu peralatan mencakup kursus material lembaran logam dan pipa, sehingga siswa dapat menyelesaikan proses mulai dari desain hingga produk jadi dalam satu kelas.
